Прикольный аппарат на резиновой тяге.

/www.youtube.com/watch?v=xQmzmpP9cRA&feature=player_emhttp://www.youtube.com/watch?v=xQmzmpP9cRA&feature=player_embedded

кто то уже выкладывал ссылки на штатовский сайт, там показаны подобные модели блочников...ну а если это чудо техники человек изобрел сам, то он просто молодец ))) только вот мне кажется механизм там немного простоват, усилие создается каким то "эспандером", или я что то не понял...

На ганзе кажется этот аппарат фигурировал.

Ага, оттуда картинки. Именно эспандер тянется, по сути это рогатка.

Во, во! Я неоднократно утверждал, что блочник родственник рогатке. Я тоже на ганзе видел и ещё, там где то была рогатка со стрелой.

ну у этого лука с блочником общего ровно столько же, сколько у картинга с формулой1 ...

Дык, у него и с луком примерно столько же общего.

Блочная рогатка

это чудо продается на ганзе за 8тыр, как лук механический  ;D  дороговато для рогатки

/www.youtube.com/watch?v=tptCQG26x08&feature=player_emhttp://www.youtube.com/watch?v=tptCQG26x08&feature=player_embedded

/www.rusbow.ru/pitbohttp://www.rusbow.ru/pitbow.html

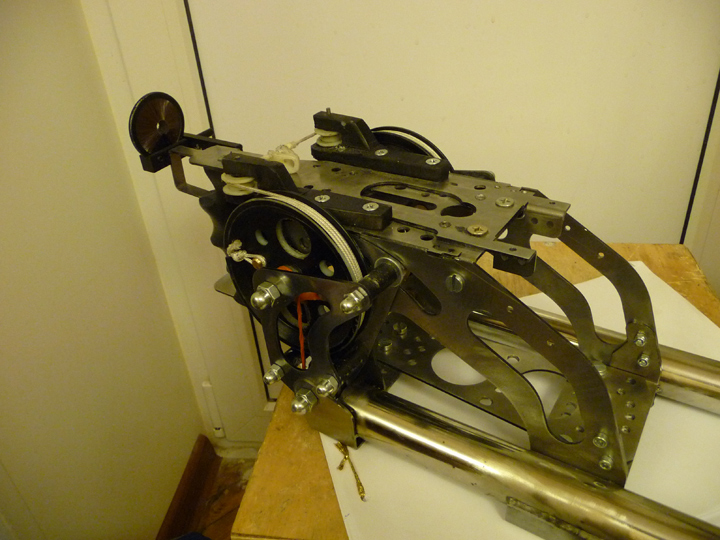

[size=10pt]Экспериментальный лук для охоты и отдыха

Устройство изображено без тетивы.
В трубках размещаются пружины витые.
Пружины сжимаются тросом( концы тетивы на пробах пружин) через главный ролик с передаточным n=6 за 2.5 оборота ( растяжка 650мм).
Для сброса нагрузки спусковым крючком освобождаются рамы роликов и они поворачиваются на 15 градусов вокруг нижней оси рамы создавая в конце хода передаточное n=12.
Пронос колеса 20мм. Тоесть держать придется 15 а не 30 кг
За бремя возвращения пружин в исходное положение тетива возвращается на буферы (хвост питбуля)
Происходит сложение скоростей вращательного вокруг оси ролика и вращательного вокруг оси рамы. устройство надевается на левую руку .
На предплечье одевается чехол и обвязывается вокруг руки полосками с липучками для фиксации и противодействию несбалансированного момента(в этой модели он минимизирован)
Трубки с пружинами лежат плотно у руки и еще обматываются фиксирующими лепестками с липучкой( аналог ремня).
Взвод будет только релизом.Можно обычным. Сейчас разрабатывается релиз с местом для прицельных приспособлений.

Состояние проекта:
Старт испытаний всех механизмов [/size]

Кому интересно по поводу PITBOW  отвечу почесноку на любые вопросы  по состоянию проекта .

А маска зачем? Настораживает, хамасом попахивает.

изыскания продолжаются

по /www.rusbow.ru/partnerkaссылке в самом низу

это тоже на резинке?

как сказал мой знакомый -- писюн скрывает пружину))))

А маска зачем? Настораживает, хамасом попахивает.

Видео снимал на испытаниях а не для рекламы

Это техниа безопасности на испытаниях. Хотя единственное что летит в сторону стрелка это пружины и они "обезврежены" страховочными болтами(пружина прилитает туда при обрыве троса) .перестраховывался на всякий случай после разговора с бывалым строителем луков .И не зря- один разок петля для релиза  (капролона-пластик такой)  трикошетила ацки при обрыве троса еле нашел. Ща все пучком кроме стрел ничего никуда не улетает .Не оч мне нравится как стреляет- довожу до ума .Заканчиваю арбалет поэтому его чуть забросил на этой неделе не поехал на хронограф померять.

Давай-давай, может и получится что-то интересное. Ещё бы эта штука в рукав помещалась... Поднял руку, нажал кнопку и полетела стрела из рукава пиджака с силой блочного лука. Вот девайс был бы, так девайс!

Ещё бы эта штука в рукав помещалась... Поднял руку, нажал кнопку и полетела стрела из рукава пиджака с силой блочного лука. Вот девайс был бы, так девайс!

Сева, "Панцеркнакке" же немцы изобрели, правда взамен стрелы граната, да и американцы с англичанами начинали производство своих базук с пружинных вариантов...

Всё идёт по спирали...

В наличии только экспериментальный образец. Со всеми вытекающими по внешнему виду.

Установлены пружины от винтовок GAMO. Усилие натяжения 12-26 кг.

Рекомендуется для приобретения для экспериментов над необычной конструкцией и коллекционерам экзотических конструкций арбалетов или луков. Усилие меняется подбором пружин и длины троса.

Также пригоден для развития физических кондиций.

Характер ощущений: смесь рогатки и нагрузки классического лука.

Прицельные приспособления в разработке.

Нагрузка линейно растет с преднатяга до максимума(возможен вариант намотки с 2 максимумами на графике-проходит испытания).Оптимальный вариант использование газовых пружин

Витые пружины требуют существенного преднатяга до 60мм.

Растяжка может варьироваться в зависимости от преднатяга пружин, длины тросов, и составяет до 750мм при желании 800мм

Имееться возможность изменения преднатяга в установленом положении.

Предусмотрены стяжки для смены/замены пружин.Все делаеться с помощью шуроповерта или дрели либо вручную.

На экспериментальном образце использовались тросы(линь гарпунный) 90 и 150кг на разрыв, диаметр 2мм.

Возможно изготовление комплекта роликов под газовые пружины на заказ( 5-6 тыс.р или чертежи бесплатно).

Демонстрирует проникающую способность равную половине сертифицированного блочника (на большее моих физических возможностей не хватает))).Дополнительно можно заказать комплект роликов для увеличения скорости и мощности.

Для целей- просто пострелять придется подождать серийного или следующей модификации. Цена на данный экспериментальный экземпляр 12000р.

Оставить контакты можно на почту: pitbull(@)rupatent.com .

Установлены пружины от винтовок GAMO. Усилие натяжения 12-26 кг.
